PC-3000 Flash 如何检测存储芯片的正确顺序

PC-3000 Flash 允许用户更改或作从 NAND 存储芯片读取的内存转储的顺序。一旦所有存储芯片的读取过程完成，就可以在“变换图”部分下找到此选项。但是，有一种方法可以在 NAND 读取过程开始时检测存储芯片的正确顺序。


在工厂的组件安装阶段，一些制造商会在 PCB 本身上进行某些印刷以标记组件订单。在大多数情况下，它们看起来像 Ux，其中“U”– 是一个单元（大芯片、控制器或 NAND 存储器），“x”是按顺序排列的芯片数字。<!--?xml:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" /-->

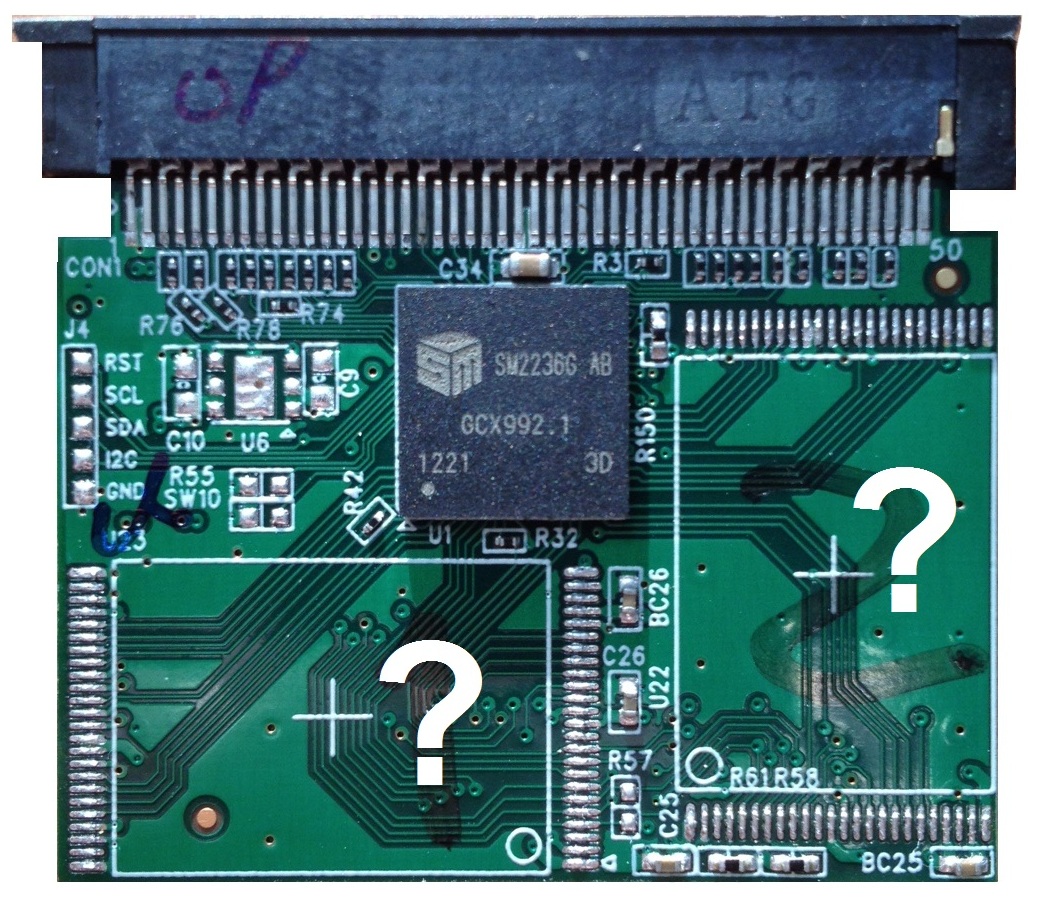

以下是带有 4 个物理存储芯片的 USB 闪存驱动器的示例：

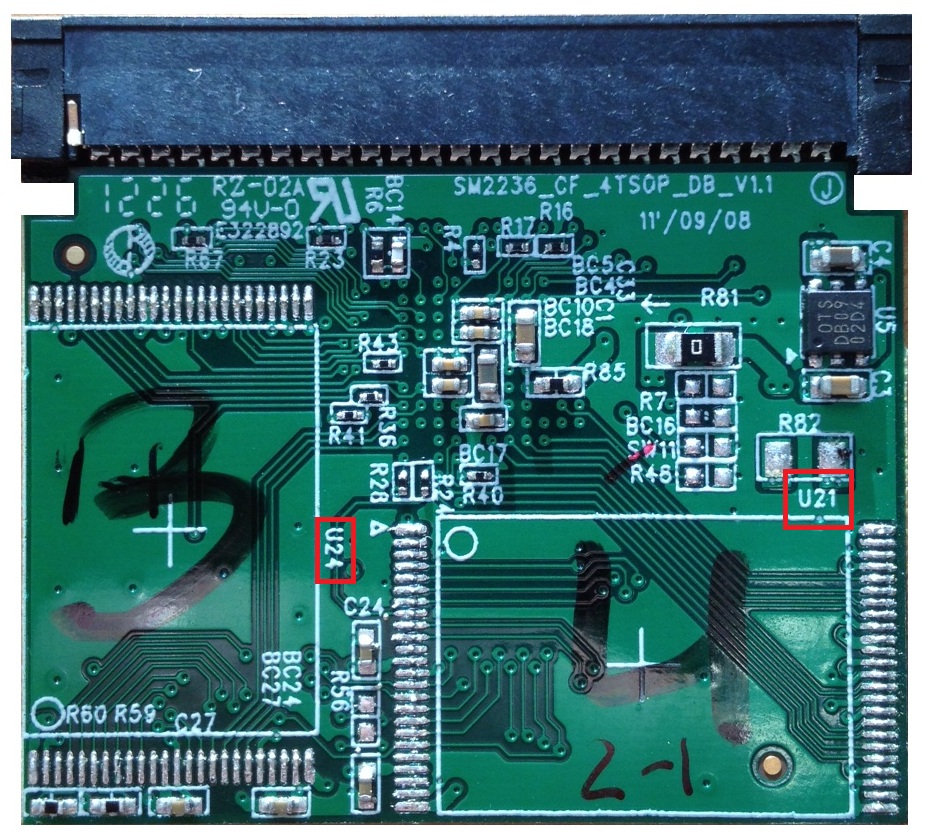

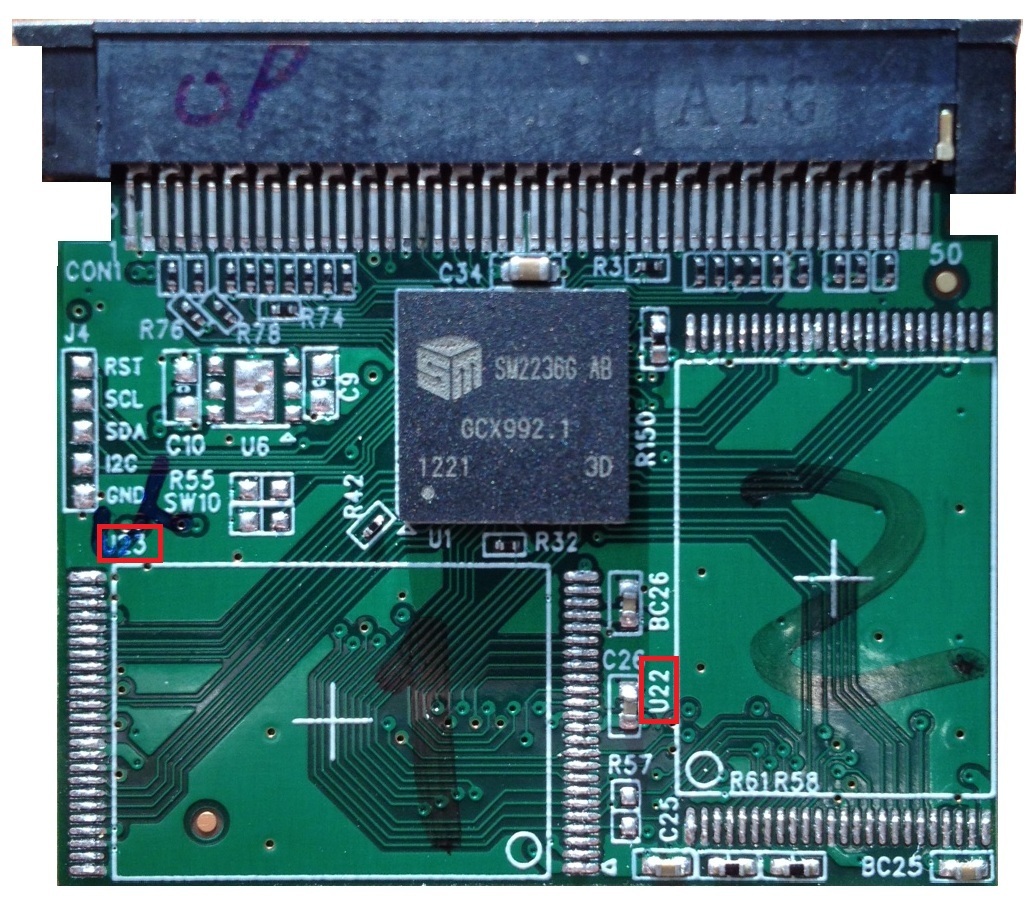

您可能会在实际 PCB 上找到 U21、U22、U23、U24 的标记，其中：

U21 与 -> 号芯片 0 相关，
U22 与 -> 号芯片 1 相关，
U23 与 -> 号芯片 3 相关，
U24 与 -> 号芯片编号 4 相关。

有时这样的标记只能在PCB上的芯片下找到，为了定位标记，必须先拆焊NAND芯片。
一些PCB会在芯片本身的周边有芯片的标记。
在下面的例子中，芯片的标记位于 NAND 存储器本身下方。

在这种情况下，在内存下方绘制标记：

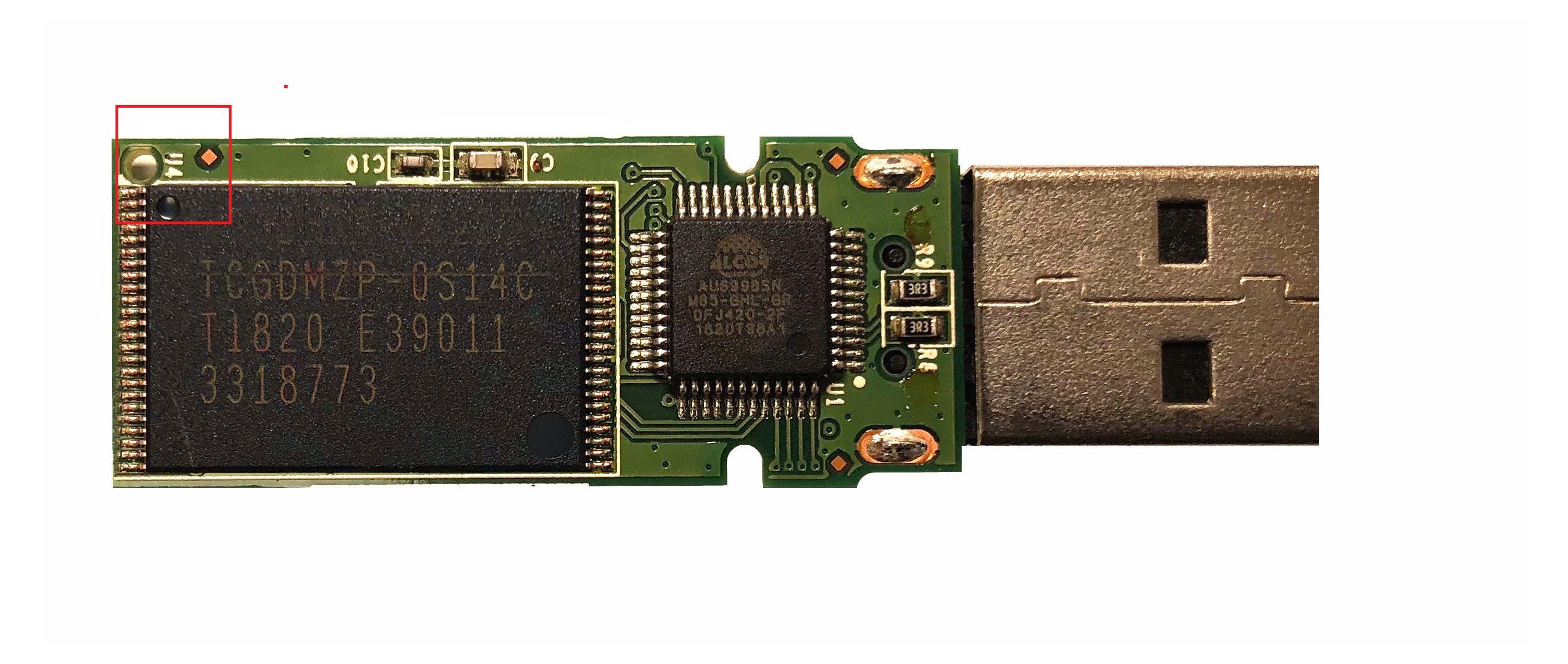

或者这是另一个例子，其中 U3 – 是 CHIP 0：

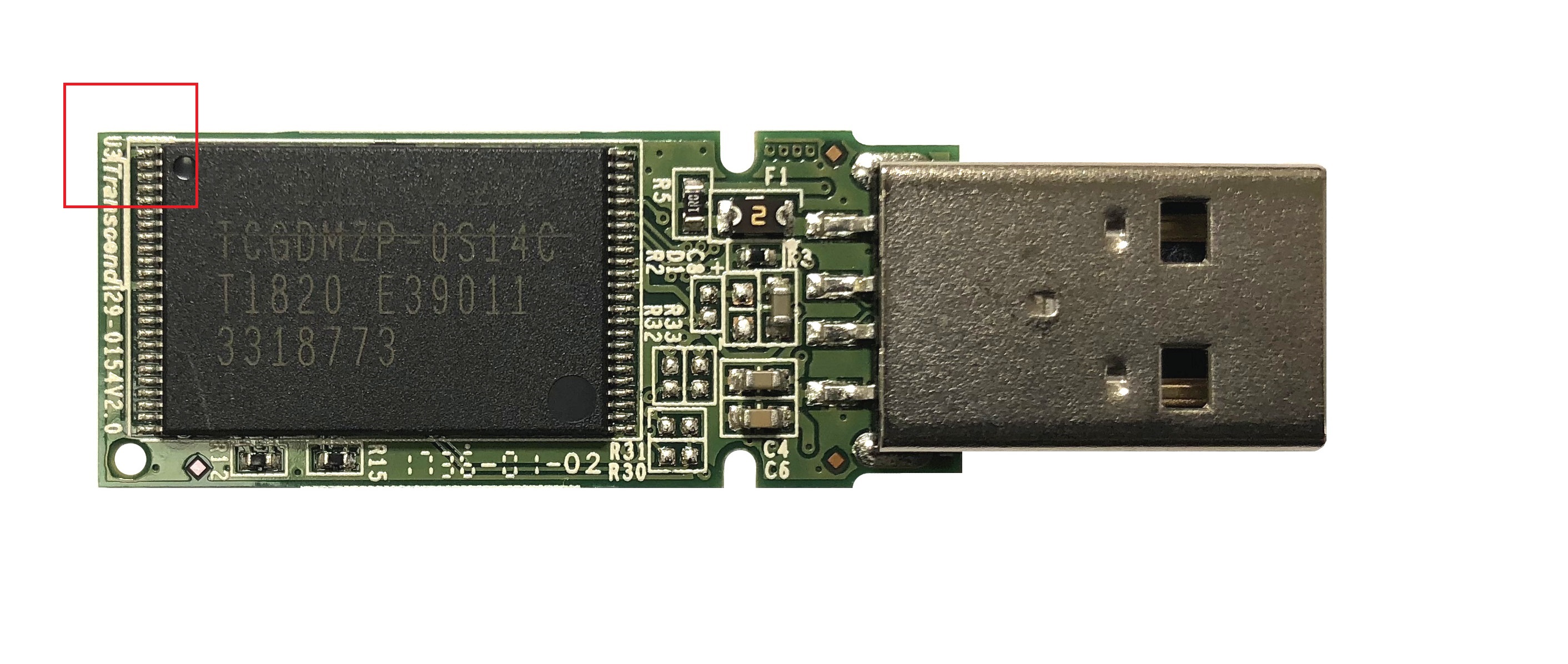

U4 – 是 CHIP 1：


PS：如果我们谈论的是已经未焊接的存储芯片和情况，当我们没有原始 PCB 时，我们可以尝试使用 RAW 恢复——第一个芯片将永远是芯片，其中包含 MBR、BOOT、FAT Table 和其他一些系统扇区。
