PC-3000数据恢复设备Western Digital 4F ROM 模块恢复模式-1
大家都知道，PC-3000可以从使用过的的西部数据Marvell驱动器中恢复ROM，包括外部（在单独的芯片中）和内部（在MCU中）ROM。但是，从较新的系列（如 HubbleLT、FBLite 或 Shrek）中恢复 ROM 是一个问题，因为它们的特殊 ROM 结构在 4F ROM 模块中包含一些独特的信息。<!--?xml:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" /-->
在本文中，我们将讨论如何使用 PC-3000 功能 – ROM 模块 4F 恢复从服务区恢复此类驱动器的 ROM。我们有一个损坏（烧毁）的 PCB Western Digital 驱动器，ROM 芯片也被烧毁，无法从中读取任何数据。
带有备件 ROM 的备件PCB 已连接到我们的驱动器，然后我们将驱动器连接到 PC-3000 Portable。驱动器长时间处于繁忙状态，这与磁头读取能力有关，因为 ROM 不是原始的，磁头自适应参数和其他参数都错误。现在驱动器已经准备好。

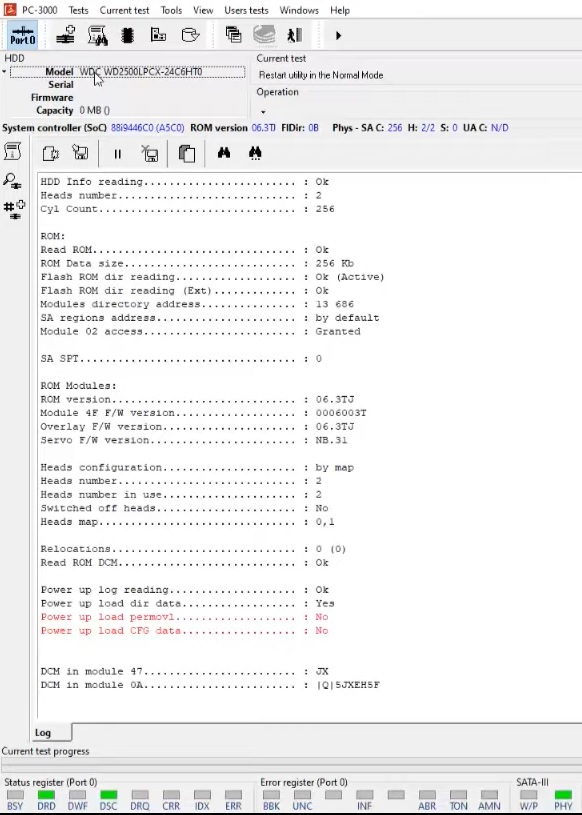

在驱动器 ID 中，我们可以看到错误的型号和容量。这是因为备件ROM 取自完全不同的模型，具有不同的容量和固件版本驱动器。此外，ROM 中的 Dir 地址也不同，因此 ROM 在这些家族中是非常独特。
在日志中，我们还可以看到覆盖和配置数据尚未从盘面上传。这意味着磁头现在无法从驱动器中读取任何服务信息。
但是为什么磁头不读取？众所周知，ROM 包含许多不同的参数，其中之一是 head 自适应：描述磁头滑块位置的特殊参数以及与盘片物理读取相关的其他值。

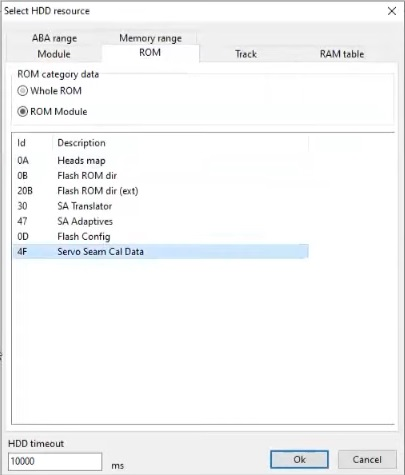

这些独特的磁头自适应参数存储在 ROM 中，或者更确切地说存储在 ROM 模块 4F 中。让我们在 PC-3000 资源查看器中打开此模块：

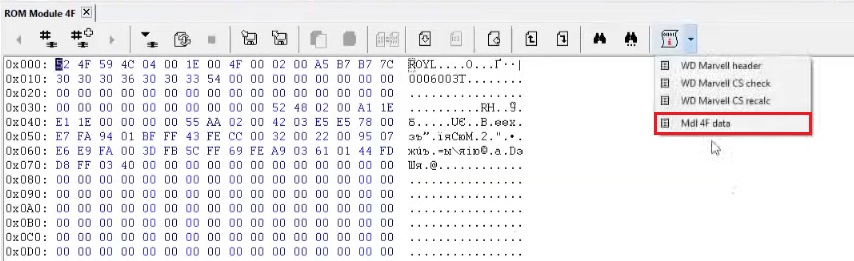

当 4F 打开时，我们可以使用一个名为 Mdl 4F data 的特殊插件：

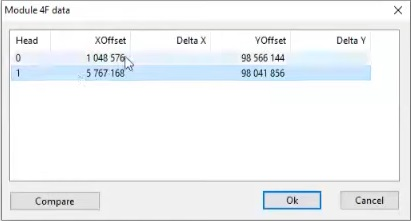

在打开的窗口中，我们看到本 ROM 中描述的两个磁头的轴 X 和 Y 的一些偏移量。这些偏移量对于每个驱动器来说都非常独特：
因此，如果我们想让磁头在驱动器中读取数据，我们必须找到这些偏移量并将它们写入供体 ROM。
未完待续...
